商品概要

ML620Q536

ハイパフォーマンス & 超ローパワー マイコン

ML620Q504H

日付 : 2015/4/1

ML620Q503/504/506は、RISC方式のラピスセミコンダクタオリジナル16ビットCPU " U16 Core " を搭載した高性能CMOS 16ビットマイクロコントローラです。
超低消費電力を実現するために、複数のHaltモードを搭載しました。さらに、複数のセンサを扱うマルチセンシングに最適な逐次比較型10bit A/Dコンバータと、温度・湿度測定に最適なRC発振型 24bit A/D コンバータの、異なる二つのタイプのA/Dコンバータを搭載しております。また、複数のセンサと通信可能なI2C、表示モジュールや通信モジュール等に対応可能なSPI、など通信機能を充実させました。さまざまな電池駆動アプリ、家電やアクチュエータなどの産業機器まで幅広い用途に使えるマイクロコントローラです。

  • 仕様
  • 技術資料
  • ツールとソフトウェア
動作条件
動作電圧(V) 1.8 to 5.5
動作周波数(Max.) 低速:32.768kHz(内蔵RC発振/水晶発振/外部入力), 高速:16MHz/(内蔵RC発振/水晶発振/外部入力)
最小命令実行時間 62.5 ns30.5μs
消費電流(Typ.@HALT) 0.45μA
動作温度(°C) -40 to +85
ROM/RAM
ROM種別 Flash
ROM容量(Byte) 64K
DataFlash容量(Byte) 2K
RAM容量(Byte) 6K
機能/特徴=
入力 2
出力 -
入出力 36
8bitタイマ 8(16bit×4)
1Kタイマ 4
PWM 16bit x 4(16bitタイマと兼用)
キャプチャ 16bit x 4(16bitタイマと兼用)
WDT 1
ADC 12bitx12(SA type)/2(RC type)
I2C 2
UART 2
電源電圧検出 VLSx1/LLDx1
LCD driver -
外部割込み 8
備考 低速周波数補正/アナログコンパレータx2/メロディ:ブザー
その他
その他 -

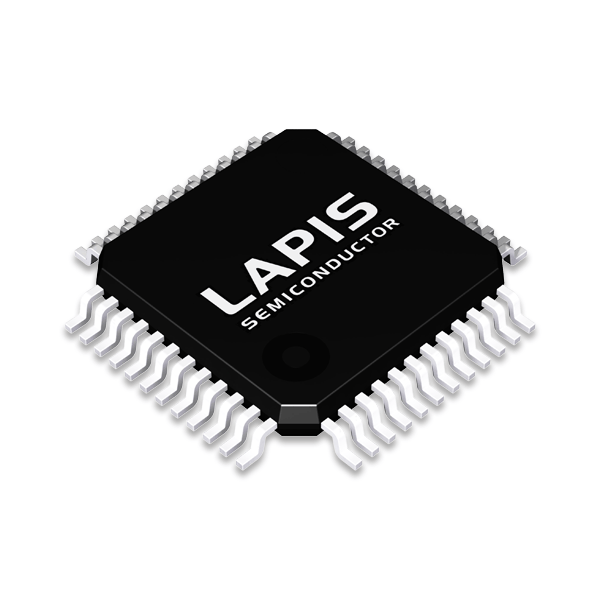

TPackage P-TQFP48-0707-0.50
チップサポート ○(48Pin)
ML620Q503H/Q504H データシート
ドキュメント内容 版数 日付 ダウンロード
ML620Q503H/Q504H データシート 1 15/08/31
pdf
ML620Q503H/Q504H ユーザーズマニュアル
ドキュメント内容 版数 日付 ダウンロード
ML620Q503H/Q504H ユーザーズマニュアル 1 15/08/31
pdf
ML620Q504H Reference Boardユーザーズマニュアル
ドキュメント内容 版数 日付 ダウンロード
ML620Q504H Reference Boardユーザーズマニュアル 1 15/08/31
pdf
LAPIS Semiconductor Errata ML620Q500Hシリーズ
ドキュメント内容 版数 日付 ダウンロード
ML620Q503H/ML620Q504H エラッタ 2 16/05/19
pdf
製品使用時の注意事項
ドキュメント内容 版数 日付 ダウンロード
製品使用時の注意事項 - 18/03/05
pdf
実装仕様
Package code ドキュメント内容 ダウンロード
P-TQFP48-0707-0.50-ZK6 外形寸法図、半田付け実装方法、出荷包装仕様書、端子存在範囲図、捺印レイアウト図
pdf
環境データ
Package code ドキュメント内容 ダウンロード
P-TQFP48-0707-0.50-ZK6 RoHS適合保証書、Reach適合保証書、成分表、環境負荷物質測定結果報告書
pdf
